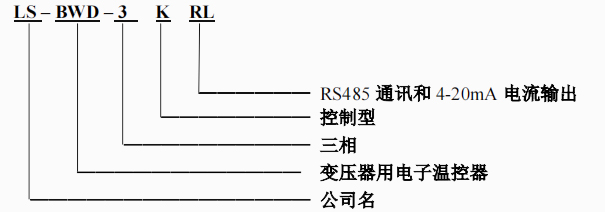

4 產品主要技術參數

4.1 工作環境: （ 0～50 ）℃ 、相對濕度：<90%。

4.2 測量范圍: （ 0～200）℃。

4.3 精度等級: 1.0 級（傳感器 0.5 級、溫控器 0.5 級）。

4.4 消耗功率： < 8W。 4.5 工作電源： AC220 V±10% 頻率：（50～60） Hz。

4.6 告警觸點容量： AC250V/8A DC220V/5A

4.7 風機觸點容量： AC250V/10A

4.8 電阻溫控器是按照機械工業部 JB/T7631-2005《變壓器用電子溫控器》的有

關技術條件專門設計和制造的專用儀表。

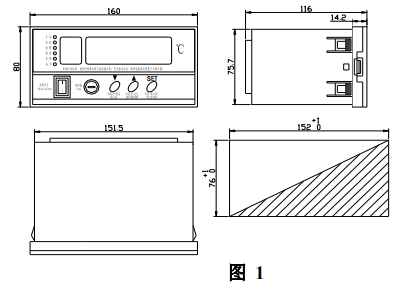

4.9 開口尺寸： 152+1mm×76+1 mm。（見圖 1）

4.10 外形尺寸: 160 mm×80 mm×116mm。（見圖 1）

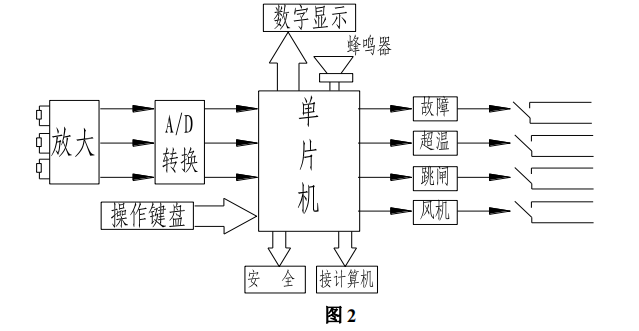

5、工作原理框圖

6、面板布置及按鍵定義

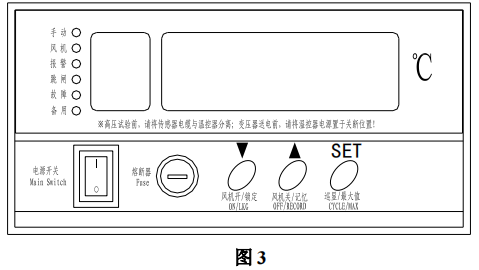

6.1 面板布置見圖 3:

6.2 按鍵定義

6.2.1 ▼/風機開關/消音：

短按：手動開關風機；

長按：消音；

參數設置狀態：參數-1.

6.2.2 ▲/最大值設置：

短按：三相最大值顯示；

長按：三相最大值重計；

參數設置狀態：參數+1。

6.2.3 SET/設置鍵/AD 值顯示；

短按：三相 AD 值顯示/設置狀態選擇設置參數；

長按：進入或退出參數設置狀態。

7 參數設置

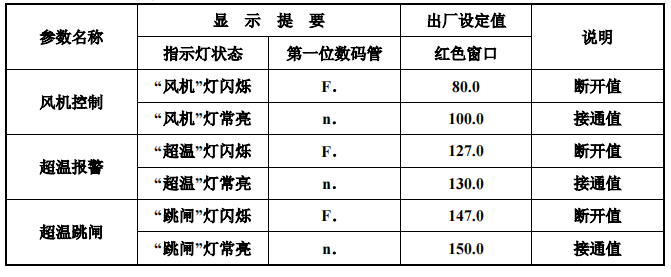

本廠產品在出廠前已按表 1 進行了參數設定，如需修改，請按以下步驟操作：

在巡檢狀態下，長按 SET 鍵 2 秒鐘，可進入?yún)?shù)設置狀態，按 ▲或▼鍵可 以修改參數。長按 SET 首先進入風機控制參數設置狀態，此時風機指示燈閃爍，

第一小窗口顯示 F.（OFF），顯示窗口顯示 80.0 （風機斷開溫度），按▲或▼ 鍵修改風機斷開值；按 SET 鍵，此時風機指示燈常亮，第一小窗口顯示 n.（ON），

顯示窗口顯示 100.0（風機啟動溫度），按▲或▼鍵修改風機接通值，按 SET 鍵進

入下一項設置。重復以上步驟可完成對超溫報警、超溫跳閘參數設置。

注：1）每次參數修改值經確認后，必須長按 SET 鍵 2 秒鐘存儲設置，否則修改值

無效，20 秒無鍵盤操作，自動返回基本狀態。 2）自動狀態，三相巡顯、聲響報警是一開機就進入的基本狀態。

3）手動開風機運行 20 分鐘無鍵盤操作，會返回基本狀態，風機停止運行；

其他狀態下，如果 60 秒無鍵盤操作，則自動返回基本狀態。

8 儀表接線

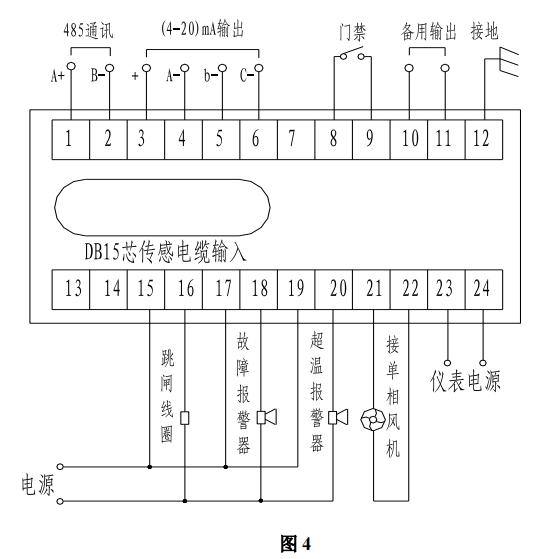

8.1 儀表電氣連接圖

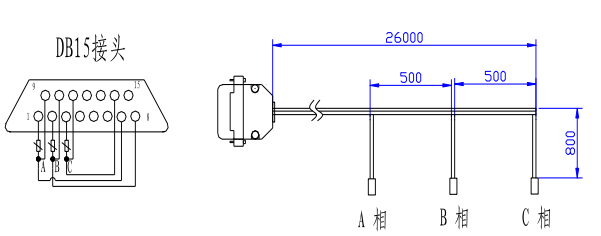

8.2 儀表傳感總成接線圖

注：儀表出廠前傳感總成尺寸為:L=2600mm，L1=500mm，L2=500mm。如有特殊要求請另行通知。

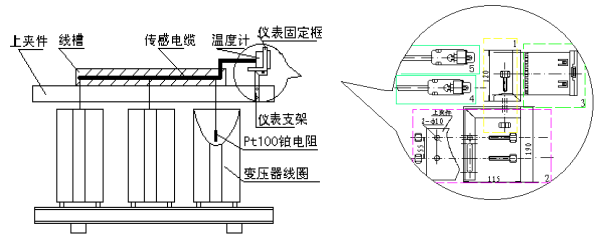

9、儀表安裝方法

1、儀表固定框 2、儀表支架 3、溫控器 4、傳感電纜

圖 6

9.1 將儀表固定框與儀表支架連接起來。

9.2 將儀表支架固定在變壓器夾板上。

9.3 將儀表按圖 6 放入儀表固定框內。

9.4 插入傳感總成并旋緊固定螺絲。

10 注意事項：

10.1 在儀表安裝前請仔細閱讀本說明書，并務必妥善保管說明書。

10.2 儀表應存放在干燥、通風、無腐蝕性氣體的地方，以免引起器件銹蝕而影響

儀表性能。

10.3 產品自出廠之日起 18 個月內，如有問題，本廠負責修理調換。

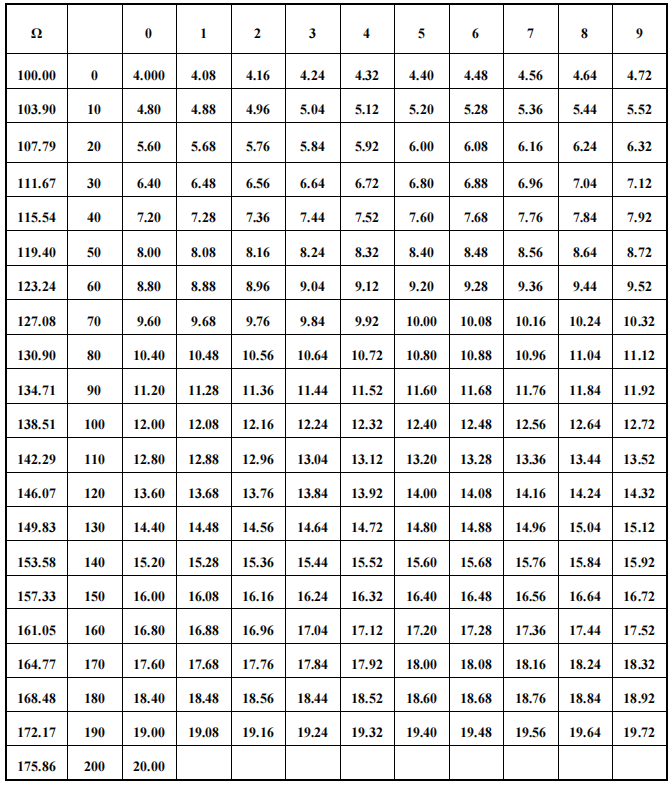

附表:鉑電阻、電流值—溫度值對應表

備注：我公司保留在不預先通知情況下對產品功能或技術參數進行修改的權利。
